原标题：小型云计算平台拓扑图怎么画？一文看懂

要搭建一个小型云计算平台，相信你自然会想到拓扑图。毕竟拓扑图是用来描述计算机网络中设备之间的连接关系和物理布局的常用图示。

通过这种线条+各种符号的方式来连接各个设备可以很方便的帮助技术人员管理整个网络的结构和功能。

当然，有些人可能会质疑，认为一个小型的云计算平台用不着拓扑图，这东西用于大型设施的时候才有用。

其实，并不是如此，因为小型云计算平台并不代表就不会出现问题，再者小型云计算平台虽然规模等与大型的云计算平台不同，结构上却非常类似。

这里简单介绍一下小型云计算平台的拓扑图绘制流程

确定网络拓扑类型

一般来说，小型云计算平台采用星型或树型拓扑结构，因此需要确定主干线条的位置和连接方式。

绘制核心硬件设备

在主干线上标识核心硬件设备，如路由器、交换机和服务器等。这些设备通常处于网络的最中心位置，可以通过它们来控制整个网络的数据流动和访问权限。

绘制存储设备

将存储设备连接到主干线条上，以提供可靠的数据存储和管理服务。通常，存储设备需要设置独立的子网，并使用专门的协议进行数据传输。

绘制终端设备

连接各种终端设备(电脑、手机、平板等)到主干线条上，以提供各种应用和服务。这些终端设备通常通过无线网络或有线网络连接到主干线条上。

标注连线与设备信息

在拓扑图中，需要标注每个设备之间的连线关系和速率信息。同时，还需要标注每个设备的名称、IP地址、物理位置等信息。

完善拓扑图

拓扑图绘制完成后，别忘了对它做修改和完善。例如，添加注释、图例和扩展说明等，不然的话别人可能就不太能看到整个网络的结构和功能了。

最后，放上一些网上的拓扑图吧

夸云灾备方案

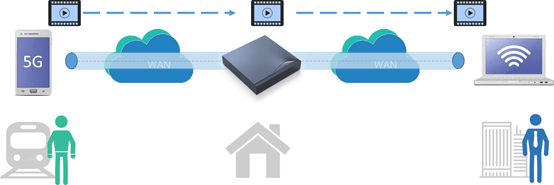

Me盒点对点直连

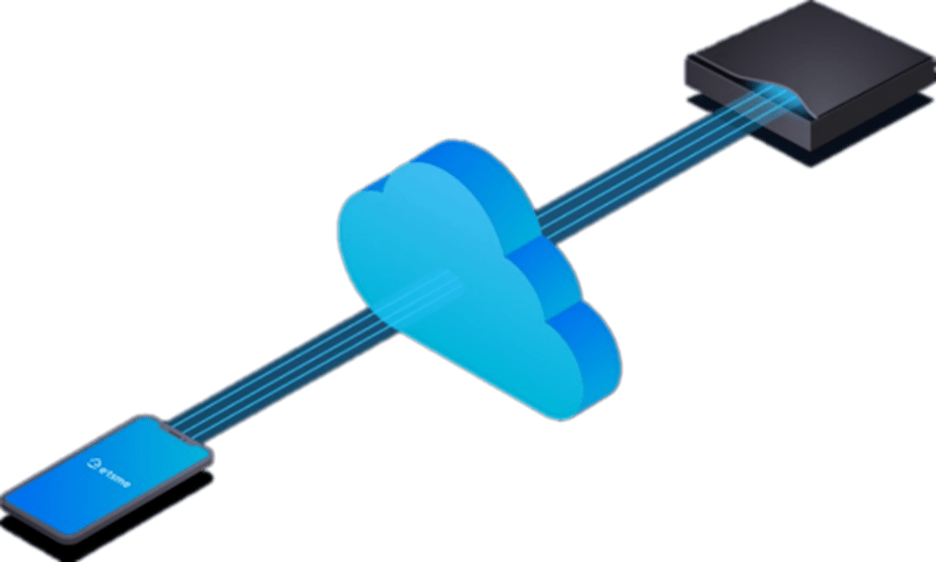

Me盒单盒共享模式图

Me盒动态扩展

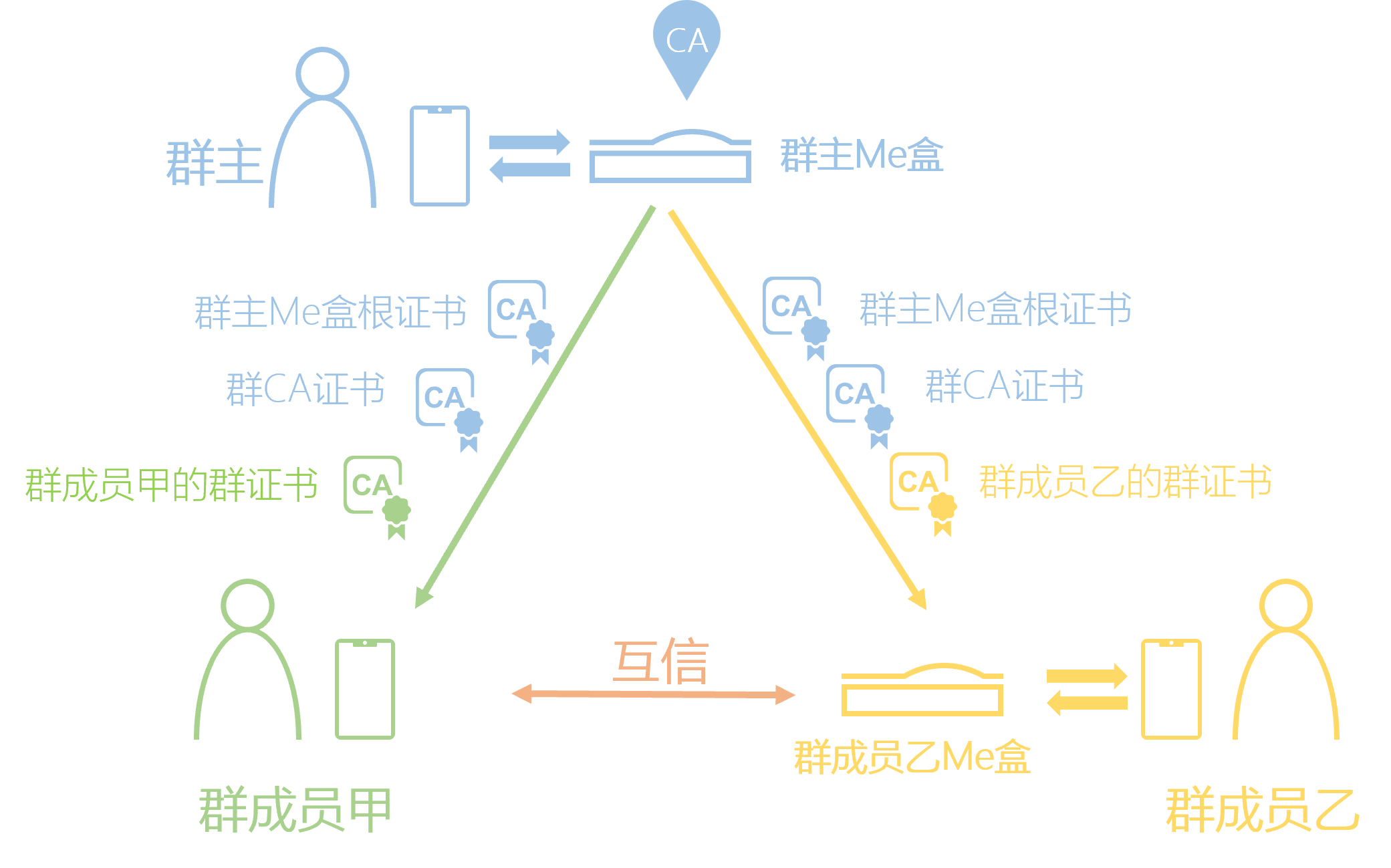

Me盒群空间机制返回搜狐，查看更多
